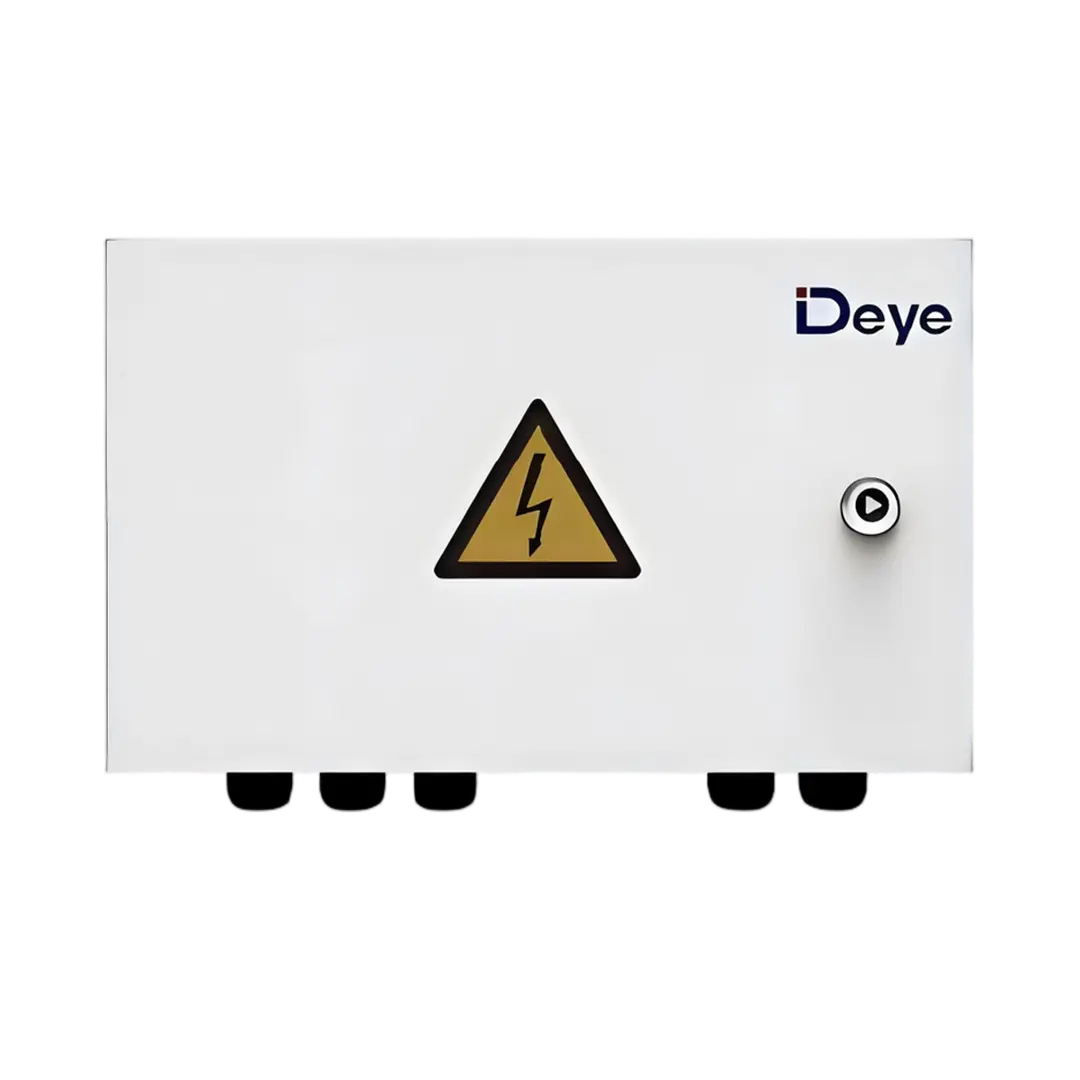

Deye DC Combiner Box 300

Kirjeldus

Deye DC Combiner Box 300 on kõrgepinge akusüsteemidele mõeldud DC ühendus- ja kaitsekarp, mis võimaldab ühendada kuni kolm akutorni üheks kaitstud DC väljundiks inverteri suunas.

Peamised omadused

• Kuni 3 kõrgepinge akutorni ühendamine
• Maksimaalne tööpinge: 750 V DC
• Nimivool: 60 A
• Maksimaalne sisendvool ühe akutorni kohta: 40 A
• Maksimaalne väljundvool: 50 A
• Nimiisolatsioonipinge: 800 V DC
• Impulsspinge taluvus: 6 kV
• Lühiajaline taluvusvool: 10 kA

Kaitse

• DC kaitse: 80 A / 1300 VDC
• DC kaitselüliti: 63 A / 900 VDC
• Saasteaste: 3

Ühendused

• Sisendid: 3 × M25P kaablisisend
• Väljundid: 2 × M25P kaablisisend
• DC juhtme ristlõige: 0,2–16 mm²
• Maandusjuhtme ristlõige: 10–16 mm²

Paigaldus ja keskkond

• Seinapealne metallkorpus
• Kaablisisendid alt
• Töötemperatuur: –25 °C kuni +70 °C
• Ladustamistemperatuur: –40 °C kuni +85 °C
• Lubatud suhteline õhuniiskus: kuni 85%
• Maksimaalne paigalduskõrgus: 4000 m

Mõõdud: 500 × 260 × 110 mm.
