Päikesepaneelide lamekatuse kinnituskolmnurk 15°

Kirjeldus

Praktiline ja vastupidav kinnitussüsteem päikesepaneelide paigaldamiseks lamekatustele.

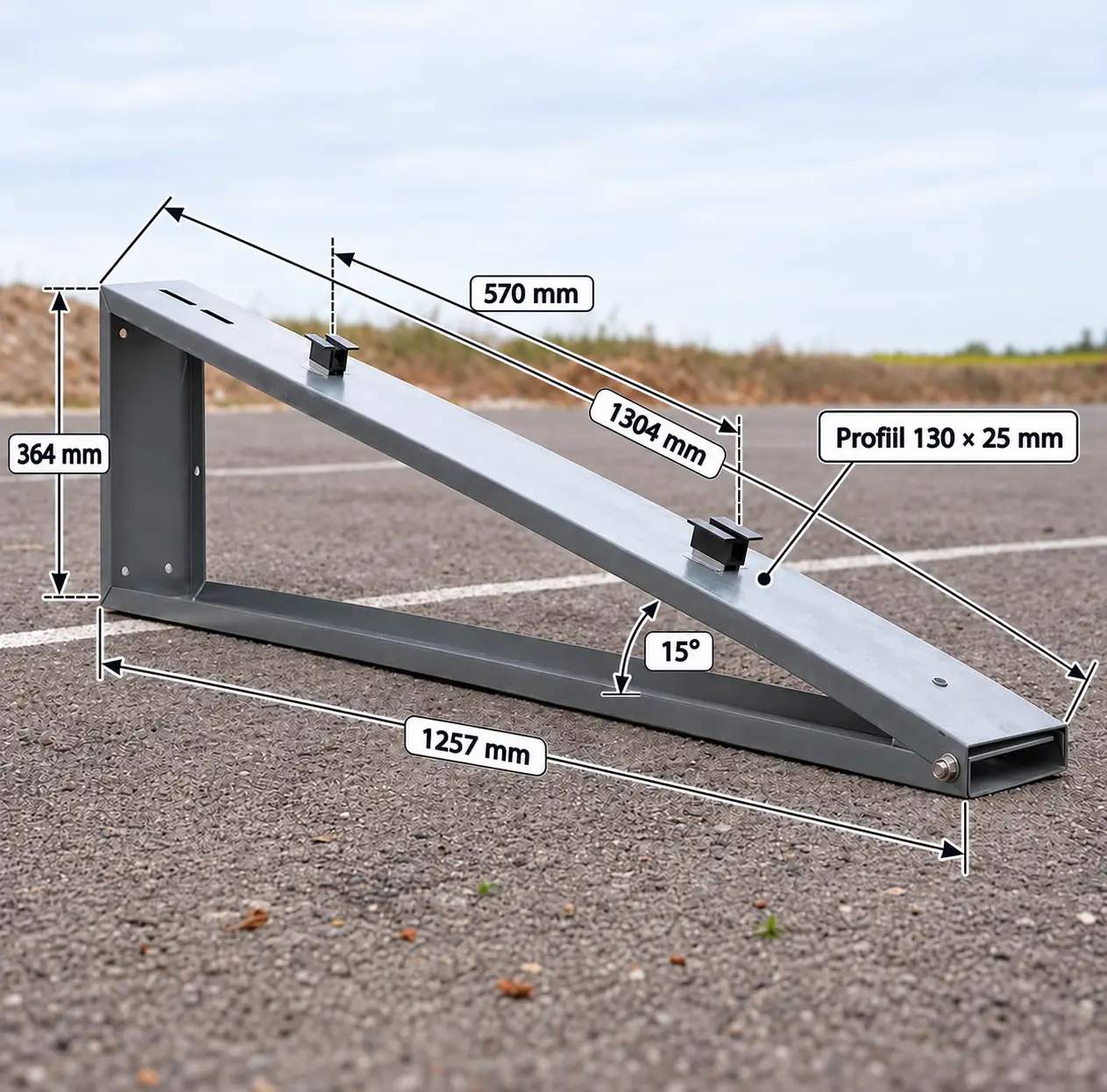

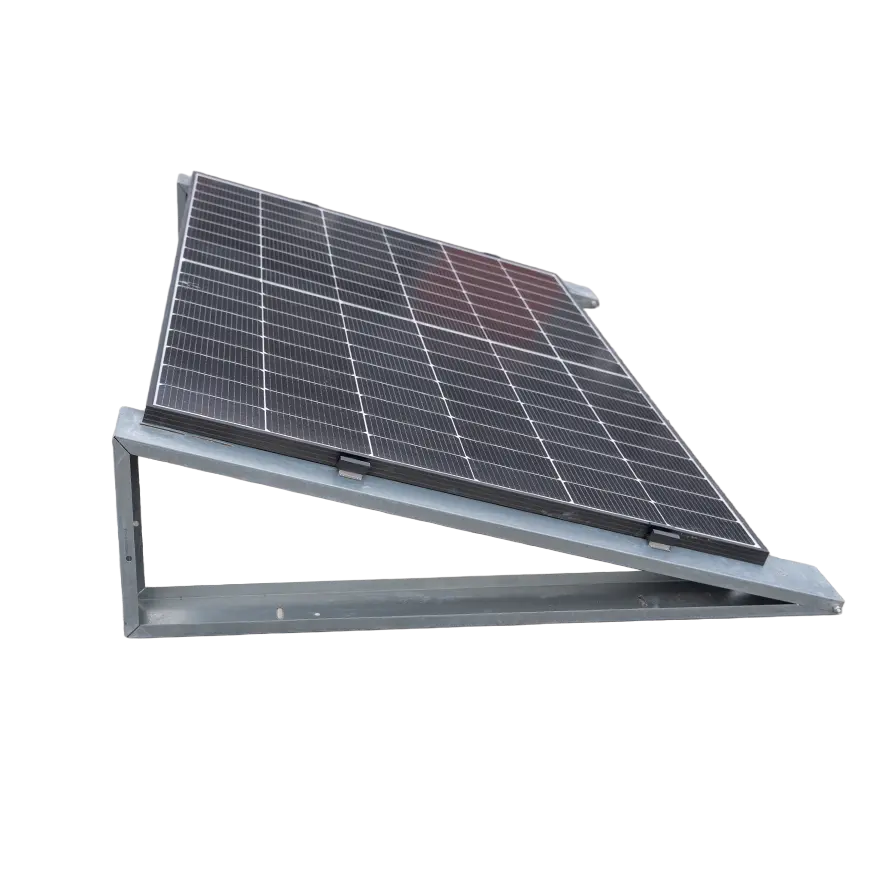

15° kaldenurgaga kinnituskolmnurk võimaldab paigaldada päikesepaneele lamekatustele sobiva nurga all, tagades tugeva ja stabiilse konstruktsiooni. Lahendus sobib nii väiksematele kodustele päikeseelektrijaamadele kui ka suurematele äri- ja tööstushoonete päikesepaneelide paigaldustele.

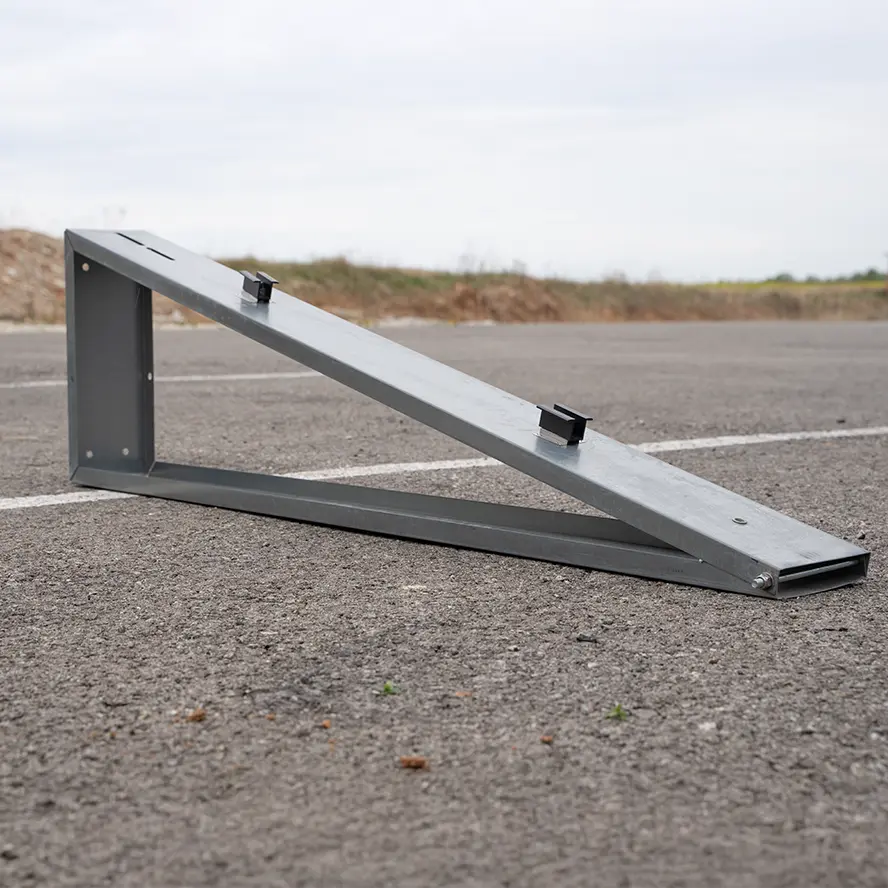

Kinnituskolmnurga konstruktsioon on välja töötatud paigaldustööde lihtsustamiseks. Kokkupandav raam tarnitakse kompaktsel kujul ning selle tööasendisse fikseerimiseks piisab ühest poldi ja mutri ühendusest. Tänu sellele kulub konstruktsiooni ettevalmistamisele vähem aega ning suuremate päikeseparkide rajamisel on võimalik paigaldustöid märgatavalt lihtsustada.

Paindlik paneelide paigutus

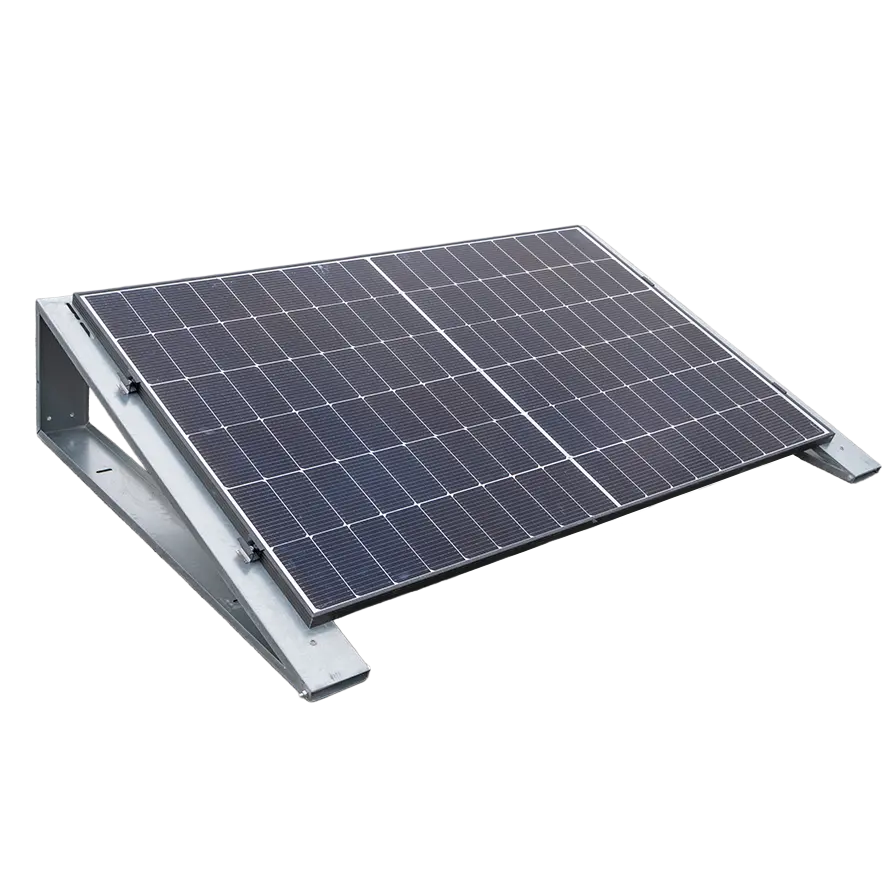

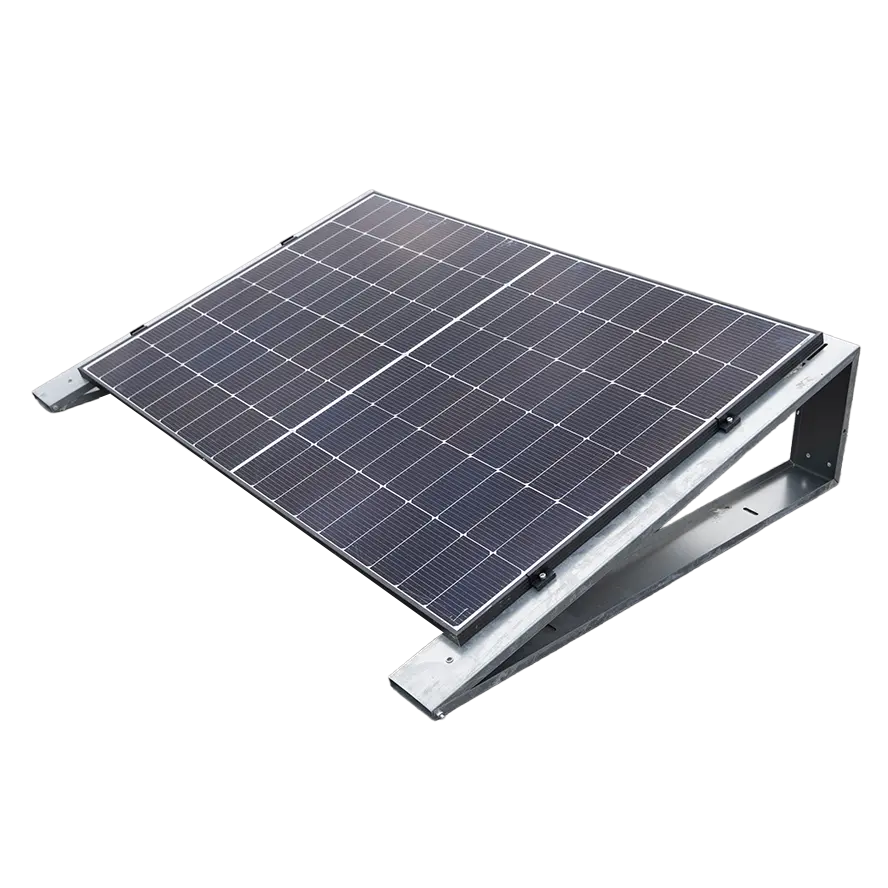

Kinnitussüsteem võimaldab rajada nii lõunasuunalisi kui ka ida–lääne suunalisi päikesepaneelide paigutusi.

• Lõunasuunaline paigaldus sobib lahendustele, kus soovitakse kasutada paneelide soodsat orientatsiooni päikese suhtes.
• Ida–lääne paigaldus võimaldab paigutada paneele kahe vastassuunalise kaldega, aidates sobiva projekti korral katusepinda efektiivsemalt kasutada ning jaotada elektritootmist ühtlasemalt hommiku- ja õhtutundidele.

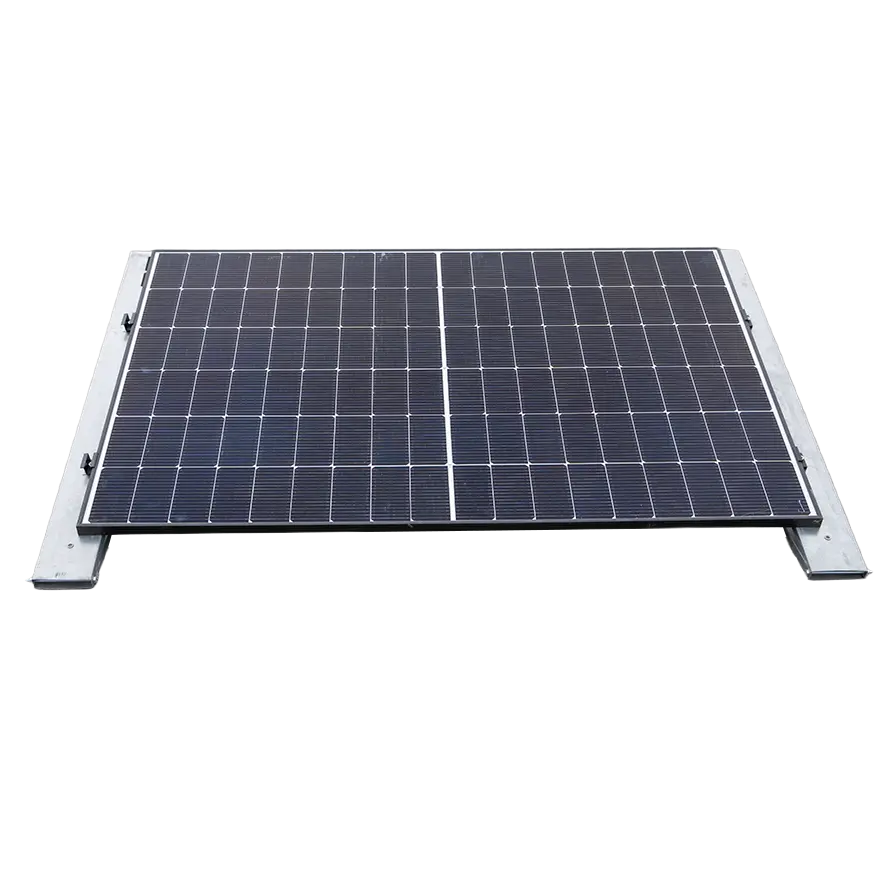

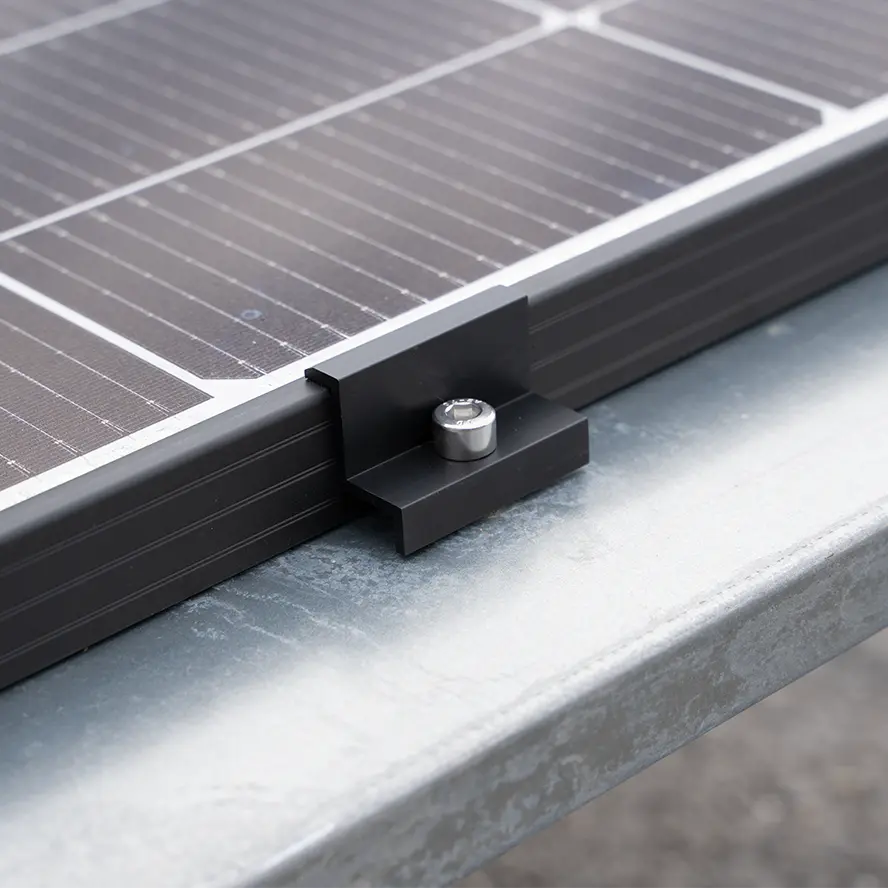

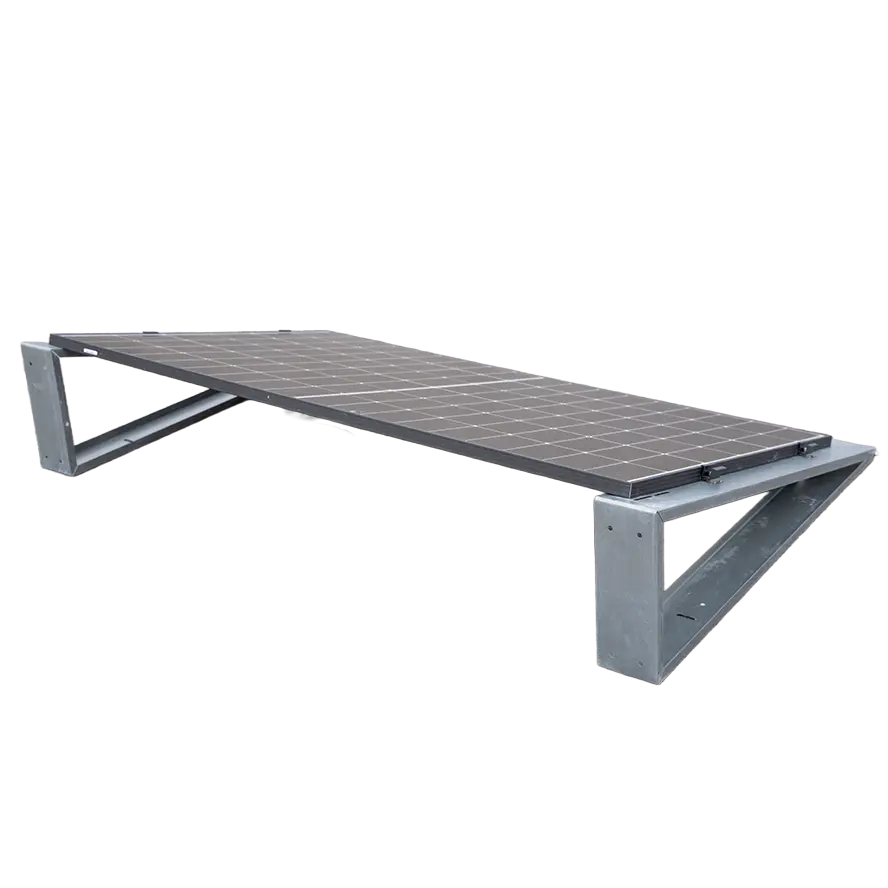

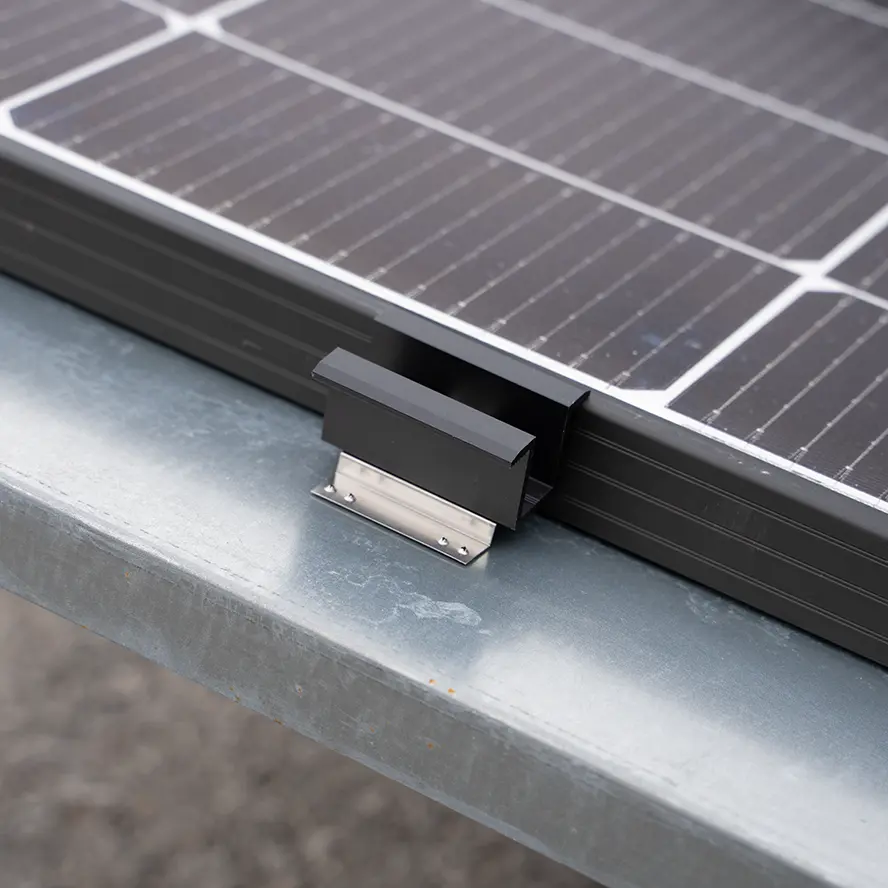

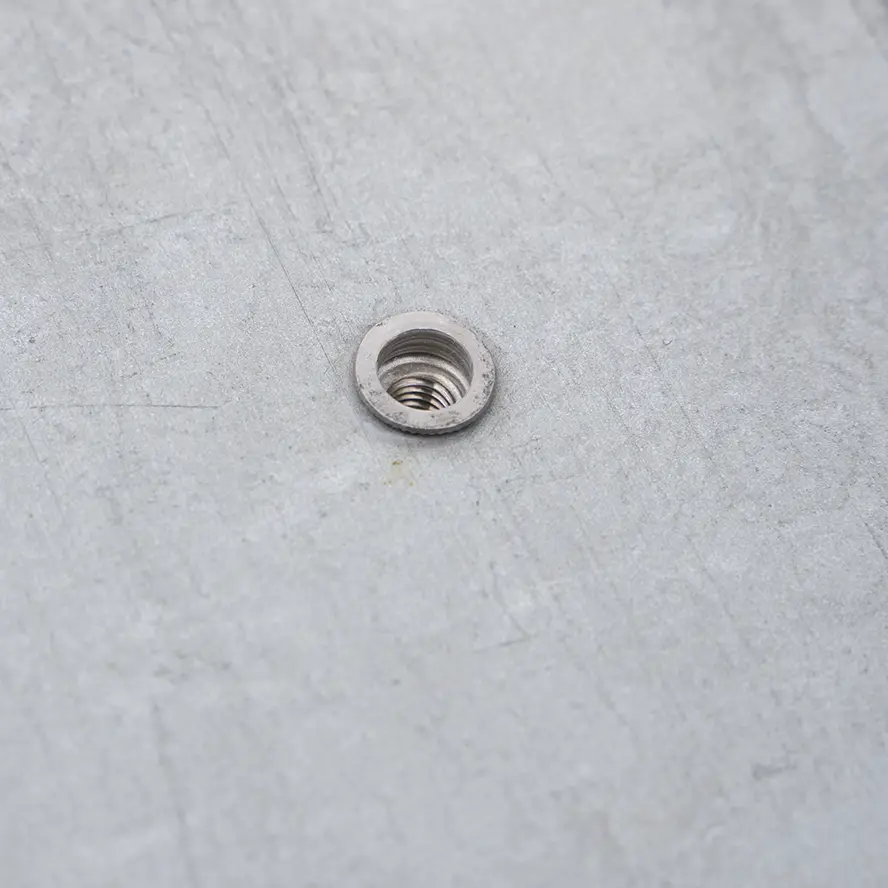

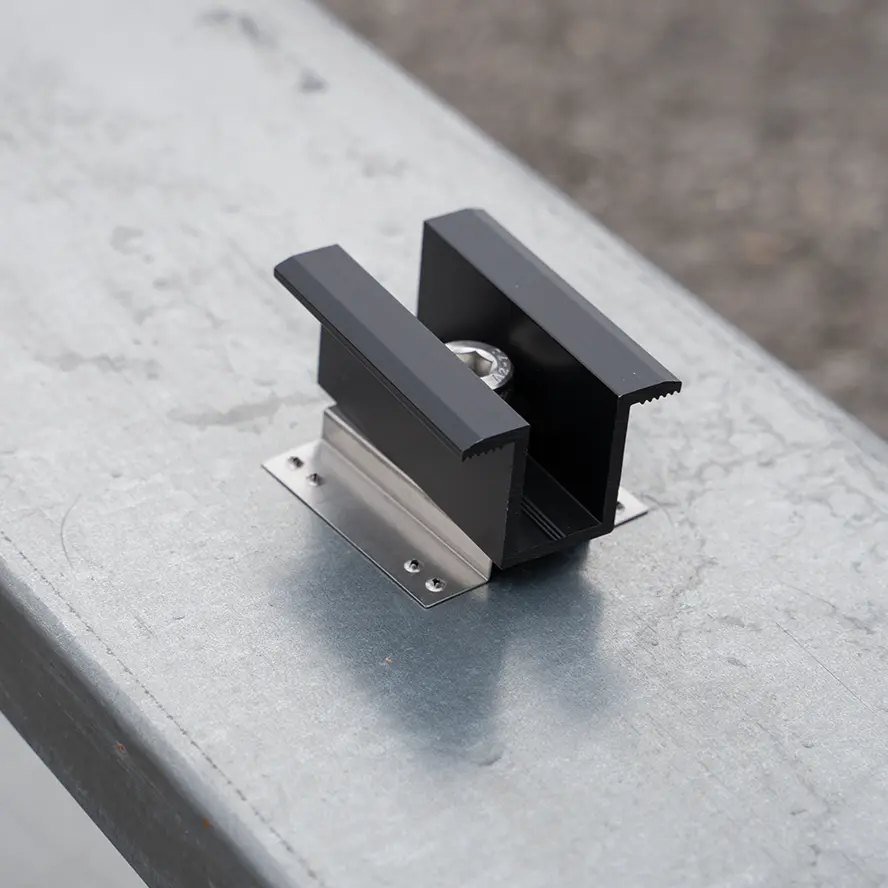

Kinnituskolmnurgale on eelnevalt paigaldatud M8 neetmutrid, mis lihtsustavad paneeliklambrite kinnitamist. Konstruktsioon toetab ka suuremõõtmeliste päikesepaneelide paigaldamist, kasutades kinnitust paneeli pikemast küljest. Paneelide mõõtude ja lubatud kinnituskohtade sobivust tuleb kontrollida vastavalt paneelitootja juhistele.

Stabiilne lahendus erinevatele lamekatustele

Kinnituskolmnurki saab kasutada ballastiga kinnitussüsteemi osana, mille puhul saavutatakse vajalik stabiilsus raskuste ja sobiva konstruktsioonilahenduse abil. Selline paigaldus võib võimaldada vältida katusekatte läbistamist.

Paigaldamisel kasutatakse vajaduse järgi kaitsematte, ballastkive, paneeliklambreid, tuulesuunajaid ja muid kinnitusdetaile.

Kinnitussüsteemi projekteerimisel tuleb arvestada katuse kandevõime, katusekatte, tuule- ja lumekoormuste ning paneelide mõõtmetega. Vajalik ballast ja kinnituste paigutus määratakse konkreetse objekti järgi.

Kasutusvaldkonnad

Kinnituskolmnurgad sobivad eramajade, korterelamute, ärihoonete, laohoonete ning tööstushoonete lamekatustele, kui katuse konstruktsioon ja projektitingimused valitud paigaldust võimaldavad.

OnOffGridist saad küsida ka terviklikku päikesepaneelide kinnitussüsteemi pakkumist koos vajalike lisatarvikutega.
